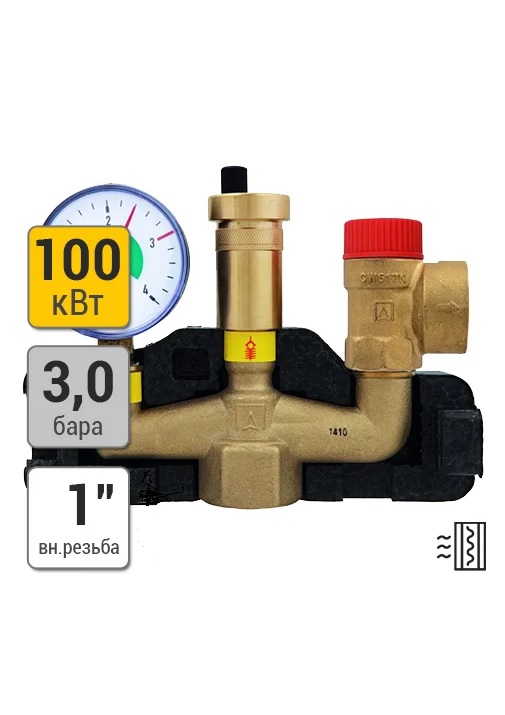

Группа безопасности KSG maxi 100 Afriso
Группа безопасности KSG maxi 100 Afriso
группа 100
группа 100 Группа безопасности KSG maxi 100 Afriso
| Бренд: | Afriso () |
Подробнее
Группа безопасности котла до 100 кВт Afriso KSG maxi 100 (Африсо) 1", 3 бара (77581)
Назначение

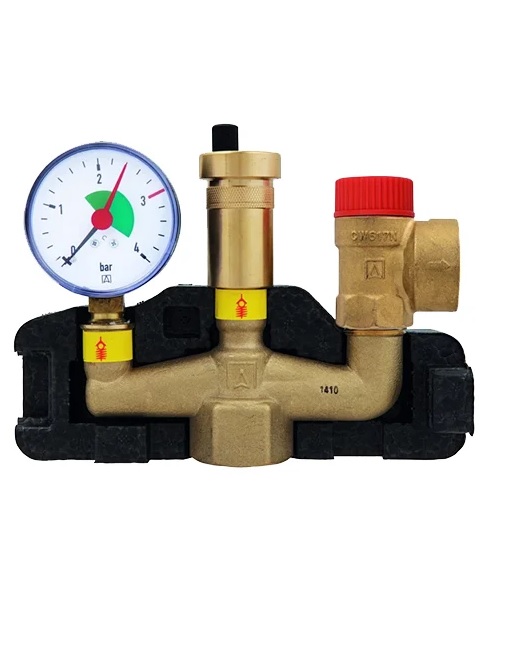

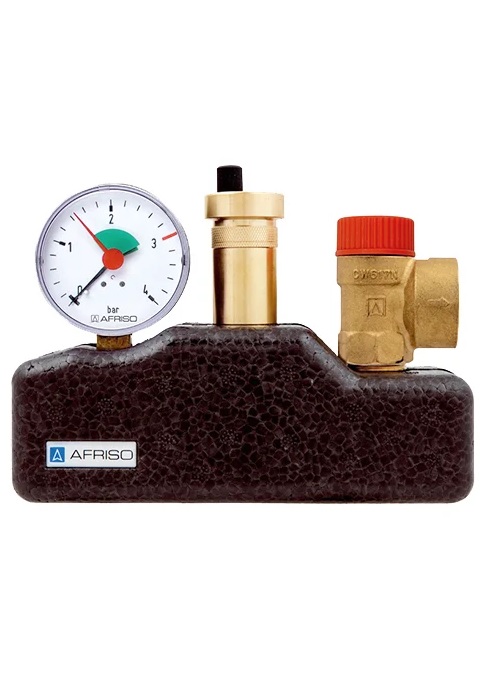

Группа безопасности Afriso KSG maxi 100 используется в закрытых системах водяного отопления и представляет собой комбинацию предохранительного клапана, автоматического воздухоотводчика с запорным клапаном и манометра, смонтированных на латунной консоли. Группа безопасности защищает от превышения давления в системе, применяется для отвода из системы воздуха и газов и индикации давления в системе на уровне манометра.
Отличительные особенности
- предохранительный клапан на 3 бара;
- автоматический воздухоотводчик (с отсечным клапаном);
- манометр с отсечным клапаном;
- корпус выполнен из латуни;
- теплоизоляция;
- группа монтируется как можно ближе к котлу, в вертикальном положении;
- в качестве теплоносителя используется вода с максимальным содержанием гликоля до 50%.
Основные параметры
| Максимальная мощность котла | 100 кВт |
| Давление срабатывания клапана | 3 бара |
| Шкала манометра | 0-4 |
| Максимальная рабочая температура | 120 °С |
| Присоединительный размер | 1" ВР |
| Диаметр подключения предохранительного клапана | 3/4"х1" ВР |
| Диаметр подключения воздухоотводчика | 3/8" НР |
| Диаметр подключения манометра | 3/8" НР |
| Материал корпуса | латунь |
| Теплоизоляция | есть |
| Габариты с изоляцией (ВхШхГ) | 150х187х60 мм |
Схема подключения
* На рисунке представлена примерная схема подключения.
Конструкция
| Основные атрибуты | |
|---|---|
| Производитель | Afriso |
| Комплектация группы | Манометр, Предохранительный клапан, Автоматический воздухоотводчик |
| Материал корпуса | Латунь |
| Нижнее подключение | 1"В |
| Область применения | Котел |
| Характеристики воздухоотводчика | |
| Максимальное давление | 12 бар |
| Присоединение воздухоотводчика | 3/8"Н |
| Рабочая температура | 120 град. |
| Характеристики манометра | |
| Максимальное значение шкалы | 4 |
| Присоединение манометра | 3/8"Н |
| Характеристики предохранительного клапана | |
| Настроенное давление | 3 бар |
| Присоединение клапана | 3/4"В |
| Основные | |
| Мощность номинальная | 100 |
| Теплоизоляция | Да |
