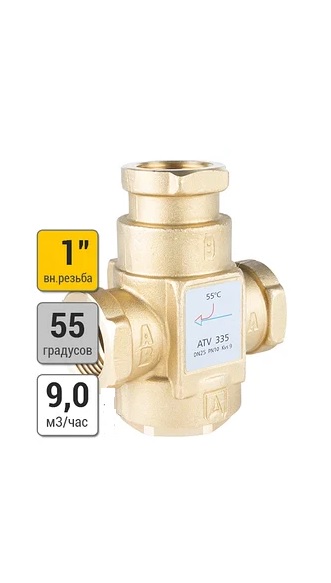

Клапан трёхходовой АТV 335 ТК 55°С, ВН 1", Kvs - 9

Трехходовый клапан AFRISO ATV 335 арт.1633500

  Термический трехходовой смесительный клапан AFRISO  ATV 335 арт.1633500 предназначен для защиты твердотопливных котлов от низкой температуры в обратном трубопроводе (точка росы 57 °С). Задача клапана — поддерживать температуру обратной линии системы отопления идущей к котлу на отметке 55 °С и не допускать ее охлаждения. Если температура обратной линии ниже, чем рекомендует производитель котла, это вызывает уменьшение КПД котла, появление коррозии теплообменника за счет конденсата, нагар в топке, что, в конечном итоге, приводит к сокращению срока службы котла. Особенно важно обратить внимание на защиту котлов с чугунным теплообменником. В этом случае попадание так называемой холодной «обратки» может привести к тому, что чугун просто напросто лопнет и выведет систему отопления из строя с последующим дорогостоящим ремонтом. Данный тип клапана отличается от обычных термостатических клапанов тем, что может выдерживать высокие температуры в контуре отопления при использовании твердотопливных котлов. Температуры в системе отопления твердотопливным котлом могут подниматься до 100 градусов и обычный термостатический клапан с пластиковыми элементами просто выйдет из строя. По этой причине в систему отопления дровяным котлом необходимо устанавливать именно латунный трехходовый термостатический клапан AFRISO ATV 335.

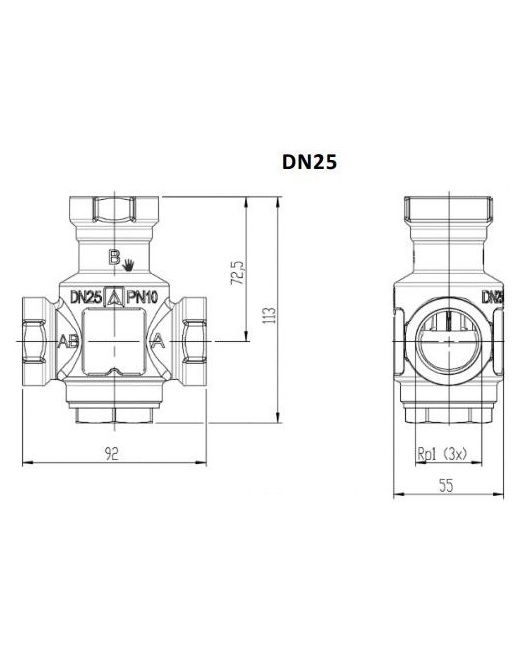

  Термический 3-ходовой клапан обладает следующими максимальными параметрами работы:

Pmax — 10 бар
Tmax — 95 °C

Особенности термического трехходового клапана AFRISO ATV 335 арт.1633500

• конструкция клапана позволяет заменять все внутренние функциональные элементы, чтобы очистить клапан от загрязнения или заменить элементы
• клапан регулирует расход подключения, поэтому нет необходимости использовать дополнительные регулирующие клапаны
• клапан ATV может работать как переключающий клапан, когда он установлен между котлом и накопительным баком (он не позволяет заполнять накопительный бак, когда температура на выходе из котла недостаточно высока)
• благодаря своей конструкции есть возможность поменять его термостатический элемент, что дает возможность изменять температуру обратной линии

Как работает клапан ATV?

 Для достижения КПД декларированного производителем, твердотопливные котлы должны работать с высокой температурой подающей линии. Полную безопасность и возможность свободного регулирования отопительной системы гарантирует использование бака аккумулятора (буферной емкости). В такой схеме необходимо использовать термический клапан ATV, который управляет температурой теплоносителя, возвращающегося в котел. Термический клапан защищает котел от коррозии теплообменника и его поломки.

Этапы работы термического клапана ATV в системе с тепловым аккумулятором:

ЭТАП 1. После запуска котла термический клапан ATV открывает только малый контур. Благодаря этому, источник тепла (котел) нагревается до тех пор, пока не достигнет необходимой температуры (температуры настройки клапан)

ЭТАП 2. Когда котел достигнет необходимой температуры, термический клапан ATV открывает большой контур через змеевик бака (буферной емкости) и начинает процесс загрузки, поддерживая необходимую температуру в обратном трубопроводе

ЭТАП 3. Во время процесса загрузки бака, термический клапан ATV регулирует поток через два контура, чтобы поддерживать необходимую температуру (малый) в обратном трубопроводе и нагревать бак аккумулятор (большой)

ЭТАП 4. Когда бак аккумулятор нагрет, термический клапан ATV закрывает малый контур и полный поток идет через змеевик бака, без подмеса. Полное закрытие малого контура произойдет при достижении температуры обратной линии на 10 °С больше, чем настройка температуры клапана ATV
