Котел твердотопливный Ретра 5М Plus 65 кВт с автоматикой Б/У

Котлы предназначены для работы в системах центрального водного отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя жилых домов, дач, производственных и складских помещений, торговых объектов, зданий социального и административного назначения.

Котлы Ретра-5М PLUS поставляются с вентилятором и блоком управления (контроллером), который контролирует процесс горения и работу насосов центрального отопления.

Преимущества котлов модельного ряда «Ретра-5М»

• Конструкция котла позволяет сжигать различные виды топлива (уголь, брикеты, дерево, отходы древесины).
• Расположение горизонтальных (конвекторных) камер дает минимальный эффект конденсации дымовых газов, что значительно продлевает срок эксплуатации котла.
• Котел приспособлен к эксплуатации как с механическим регулятором тяги, так и системою электронного управления и подачей воздуха, который регулирует процесс сжигания.
• Возможна установка факельной горелки с бункером для сжигания пеллет в автоматическом режиме.
• Гарантия - 5 лет!

СТРОЕНИЕ КОТЛА

Стальной теплообменник (1) состоит из двух частей, в нижней части находится камера сгорания (2), в верхний расположены прямые горизонтальные перегородки (3) (конвекторные камеры), которые образовывают конвективные каналы теплообменника. Прямые горизонтальные перегородки и стенки теплообменника охлаждаются водой, образовывая так называемую «водяную рубашку». Процесс горения происходит в камере сгорания на водоохлаждаемых колосниковых решетках (18), под колосниковыми решетками находится камера поддувала (зольник) (9). Дымовые газы пройдя конвективные каналы теплообменника попадают в дымоход (4).

1. стальной теплообменник;
2. камера сгорания (топка);
3. перегородка прямая;
4. дымоход;
5. шибер газохода поворотный;
6. шибер для регулирования вторичного воздуха;
7. форсунки вторичного воздуха;
8. рыхлитель топлива;
9. камера поддувала (зольник);
10. кожух декоративный;
11. люк загрузочный;
12. люк выгребной и удаления пепла;
13. люк поддувала;
14. патрубок подачи;
15. люк для чистки дымовых каналов;
16. патрубок поворота;
17. слой теплоизоляции;
18. решетка колосниковая
19. патрубок сливной с шаровым краном;
20. клапан предохранительный;
21. термометр;

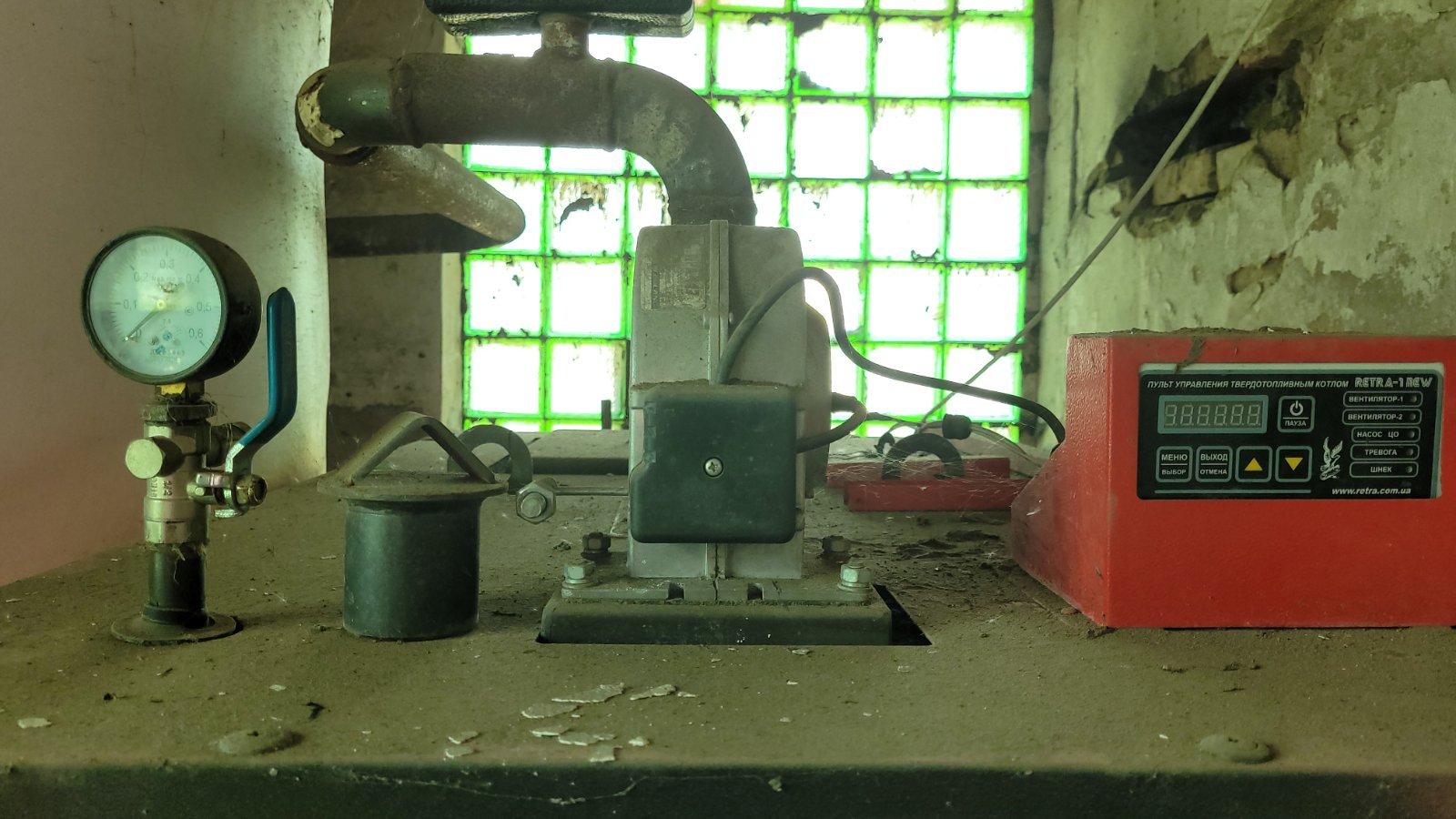

22. пульт управления;

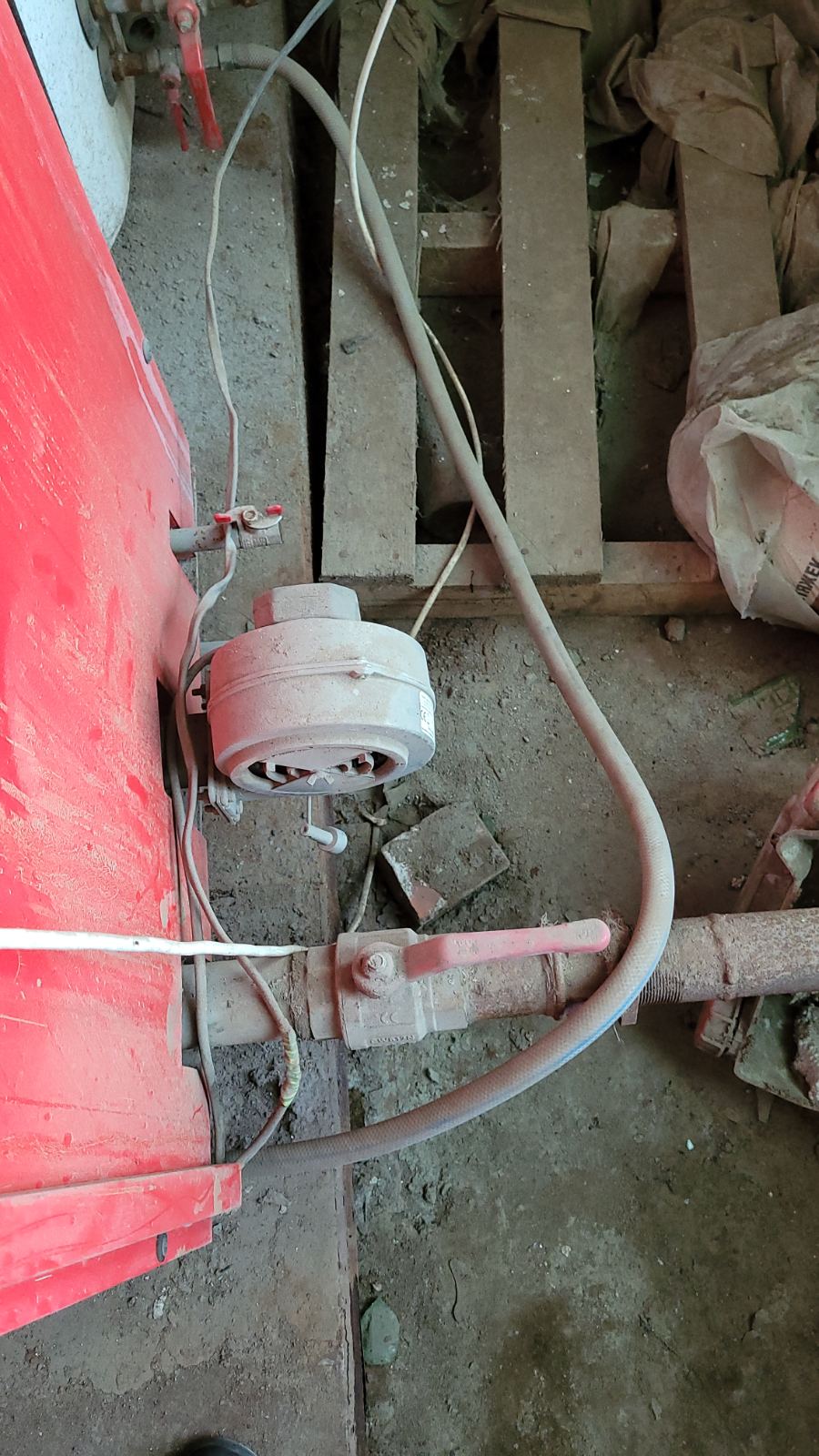

23. вентилятор наддува.

ПРИНЦИП РАБОТИ КОТЛА

Вода из системы теплоснабжения поступает в котел через патрубок поворота (16), растекается по внутренним пустотам теплообменника и, через его металлические стенки, отбирает тепло от топлива, которое сгорает (контактным и радиационным образам) в топке и газообразных продуктов сгорания (конвективным образом в остальных частях теплообменника). Нагретая вода через патрубок подачи (14) поступает в систему теплоснабжения.

Система первичного и вторичного распределения воздуха дает возможность работать котлу после плотного закрытия всех дверок и люков согласно заданным на контроллере параметрам. Роль обслуживающего персонала заключается только в своевременном пополнении камеры сгорания топливом.
