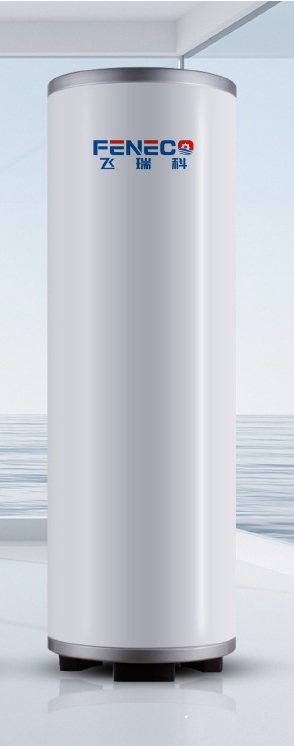

Буфер-бойлер DUO ELECTRO FE150L+80L

 Общие характеристики для всех серий:

• Внутренний бак: изготовлен из пищевой нержавеющей стали марки SUS304 или SUS316 (опционально). Толщина стали: 1,0 - 2,5 мм. Швы выполнены методом автоматической аргонодуговой сварки с последующей антикоррозионной обработкой.
• Теплоизоляция: Сформирована методом одноразового вспенивания под высоким давлением. Материал – пенополиуретан (PUR) плотностью 38 кг/м³. Толщина изоляционного слоя – 50 мм. Коэффициент теплопроводности – не более 0,022 Вт/м·К.
• Внешний корпус: изготавливается из листовой стали с многослойным полимерным покрытием (VCM) в широкой цветовой гамме или из нержавеющей стали SUS304.
• Патрубки: Резьбовые соединения из нержавеющей стали, тип резьбы – внутренняя (ВР). Диаметры и конфигурация патрубков зависят от модели и указываются в габаритных чертежах.
• Теплообменник: Спиральный, гофрированный. Материал – нержавеющая сталь SUS316L (для серии HP) или AISI 304 (для серий SOLAR и HP-SOLAR). Толщина стенки трубы – 0,7 мм, наружный диаметр – 22 мм. Испытательное давление теплообменника – 6,0 МПа.
• Теплоноситель для теплообменника: Водно-гликолевая смесь (рекомендуется до 50%) или иная жидкость, совместимая с нержавеющей сталью.
• Рабочая температура: Максимальная температура воды в баке – +90 °C.
• Рабочее давление: Максимальное рабочее давление в баке – 0,6 МПа (6 бар).
• Испытательное давление: Бак испытывается давлением 1,2 МПа (12 бар).
• Дополнительное оборудование (Опция): Установочный комплект для ТЭНа мощностью 2,3 / 5,0 кВт (на напряжение 230В/380В). Резьбовое соединение для ТЭНа – 1 ½" или 2 ½" (зависит от модели и мощности). Комплект включает гильзу и уплотнения.

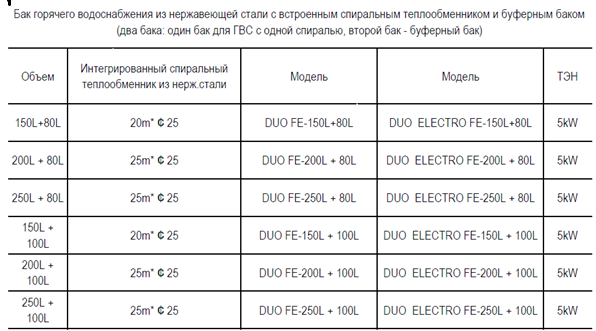

• Серия DUO: Многофункциональный аппарат, конструктивно объединяющий в одном корпусе два независимых резервуара: бак для приготовления санитарной горячей воды (ГВС) со спиральным теплообменником и буферную емкость для системы отопления. Решение исключительно компактно, экономит до 50% пространства по сравнению с раздельной установкой баков, и упрощает гидравлическую обвязку системы.

• Модификация ELECTRO: для любой серии предусмотрена опция оснащения аппарата резервным или вспомогательным трубчатым электронагревателем (ТЭН). В наименовании модели добавляется маркировка "ELECTRO" (например, Feneco-HP-200-ELECTRO). ТЭН не предназначен для использования в качестве основного источника нагрева и служит для компенсации теплопотерь, кратковременного догрева воды в периоды пикового расхода или поддержания температуры в случае отключения основного источника тепла.

• Модификация ELECTRO: для любой серии предусмотрена опция оснащения аппарата резервным или вспомогательным трубчатым электронагревателем (ТЭН). В наименовании модели добавляется маркировка "ELECTRO" (например, Feneco-HP-200-ELECTRO). ТЭН не предназначен для использования в качестве основного источника нагрева и служит для компенсации теплопотерь, кратковременного догрева воды в периоды пикового расхода или поддержания температуры в случае отключения основного источника тепла.
•
• Конструкция и принцип действия

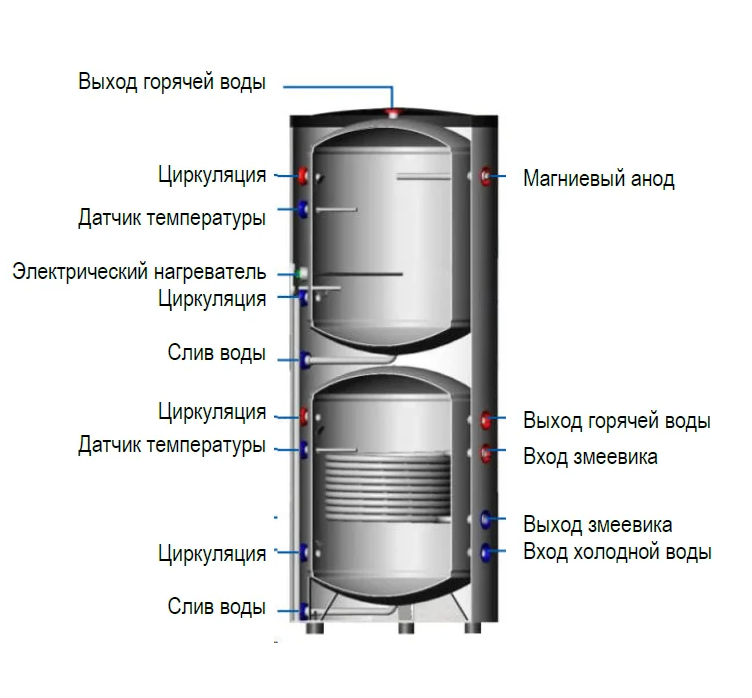

• Конструктивное устройство:
  Аппарат представляет собой цилиндрический теплоизолированный сосуд. Основными элементами являются:

  • Внутренний бак: создает емкость для воды. Изготовлен из нержавеющей стали, что исключает необходимость в защитном магниевом аноде (в большинстве случаев качества воды).
  • Спиральный теплообменник: Расположен внутри бака. За счет большой площади поверхности и турбулентного потока теплоносителя обеспечивает высокоэффективный теплообмен.
  • Теплоизоляция: минимизирует тепловые потери в окружающую среду, обеспечивая высокий КПД аппарата.
  • Внешний корпус: защищает теплоизоляцию и придает аппарату эстетичный вид.
  • Патрубки: включают вход и выход холодной/горячей воды (ГВС), вход и выход теплоносителя на теплообменник(ы), дренажный патрубок, патрубок для группы безопасности, а для серии DUO – дополнительные патрубки для подключения к системе отопления.
  • Опционная фланец для ТЭНа: предоставляет возможность установки электронагревателя.

   Принцип действия:

  • Основной нагрев: По спиральному теплообменнику циркулирует нагретый теплоноситель от внешнего источника (тепловой насос, солнечный коллектор, котел). Тепловая энергия через стенку теплообменника передается воде, находящейся в баке. Нагретая вода поднимается в верхнюю часть бака, откуда отбирается для нужд ГВС.
  • Работа модификации ELECTRO: ТЭН управляется внешним или встроенным термостатом. Он включается, когда температура воды в баке опускается ниже заданного пользователем уровня, и внешний источник тепла не активен. Это предотвращает замерзание аппарата (в буферной емкости) или обеспечивает минимальный комфортный запас горячей воды.
  • Принцип работы серии DUO: В одном термоизолированном корпусе работают два контура. Контур ГВС (с теплообменником) готовит воду для хозяйственных нужд. Буферная емкость (без теплообменника) является аккумулятором тепла для системы отопления, сглаживая температурные колебания и повышая эффективность работы котла или теплового насоса.

  ---

   Монтаж, установка и обвязка

  ВНИМАНИЕ! МОНТАЖ ДОЛЖЕН ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТОМ В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ НОРМАТИВАМИ.

  Требования к помещению:

  • Аппарат должен устанавливаться в сухом, отапливаемом помещении с положительной температурой.
  • Необходимо обеспечить свободный доступ к аппарату для проведения технического обслуживания, в частности, к предохранительному клапану, сливным патрубкам и электрическим соединениям (для модификации ELECTRO).
  • Основание для установки должно быть ровным, прочным и выдерживать вес аппарата, заполненного водой (удельный вес воды ~1 кг/л).

   Подключение к системе ГВС:

  • К патрубку холодной воды (обычно помечен синим цветом или надписью "COLD") подключается подача от водопровода через шаровый кран.
  • ОБЯЗАТЕЛЬНО на подводке холодной воды непосредственно перед входом в аппарат устанавливается группа безопасности БКН, включающая: предохранительный клапан на 0,6 МПа, обратный клапан и запорную арматуру.
  • Патрубок горячей воды (обычно красный или с надписью "HOT") соединяется с системой разбора горячей воды.
  • Рекомендуется использовать гибкие подводки или трубопроводы из материалов, допущенных для питьевого водоснабжения.

   Подключение к системе отопления/теплоисточникам:

  • Подключение теплообменников осуществляется согласно схеме обвязки
  • • Для серии DUO: Буферная емкость подключается непосредственно к системе отопления и котлу согласно стандартной схеме обвязки буферных танков.
