Горелка пеллетная TIS Great Flame Front Max 350 кВт (с TIS tronic 350P)

Модельный ряд представлен максимальной тепловой мощностью от 80 кВт до 400 кВт. Произведена из жаропрочных, кислотостойких и устойчивых к коррозии материалов. Предназначена для установки в твердотопливные водогрейные котлы. Может быть использована в качестве замены газовых и жидкотопливных горелок в жаротрубных водогрейных котлах.

Принцип работы:

• Перед работой горелка соединяется с автоматикой и шнеком, который вставляется в бункер.

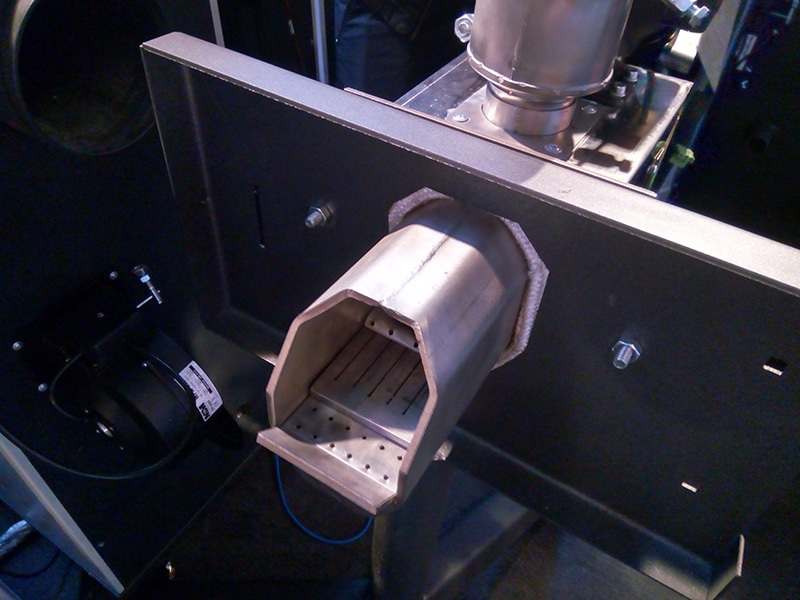

• Процесс горения происходит в камере сгорания, которая расположена в туннеле горелки.
• Пять режимов работы, задаваемых автоматикой – розжиг, стабилизация, работа, гашение и ожидание.
• Процесс розжига начинается с включения вентилятора с целью продуть камеру сгорания горелки и топку котла для очистки от золы и устранения накопленных газов, затем подается первая порция топлива в камеру сгорания и включается электрод розжига. При получении автоматикой сигнала от датчика огня о воспламенении топлива в камере сгорания режим розжига сменяется режимом стабилизации, продолжающимся до стабилизации пламени, после чего горелка переходит в режим работы. При превышении заданных температур работы активируется режим гашение, при котором из горелки удаляется оставшееся топливо, после чего горелка переходит в режим ожидания.

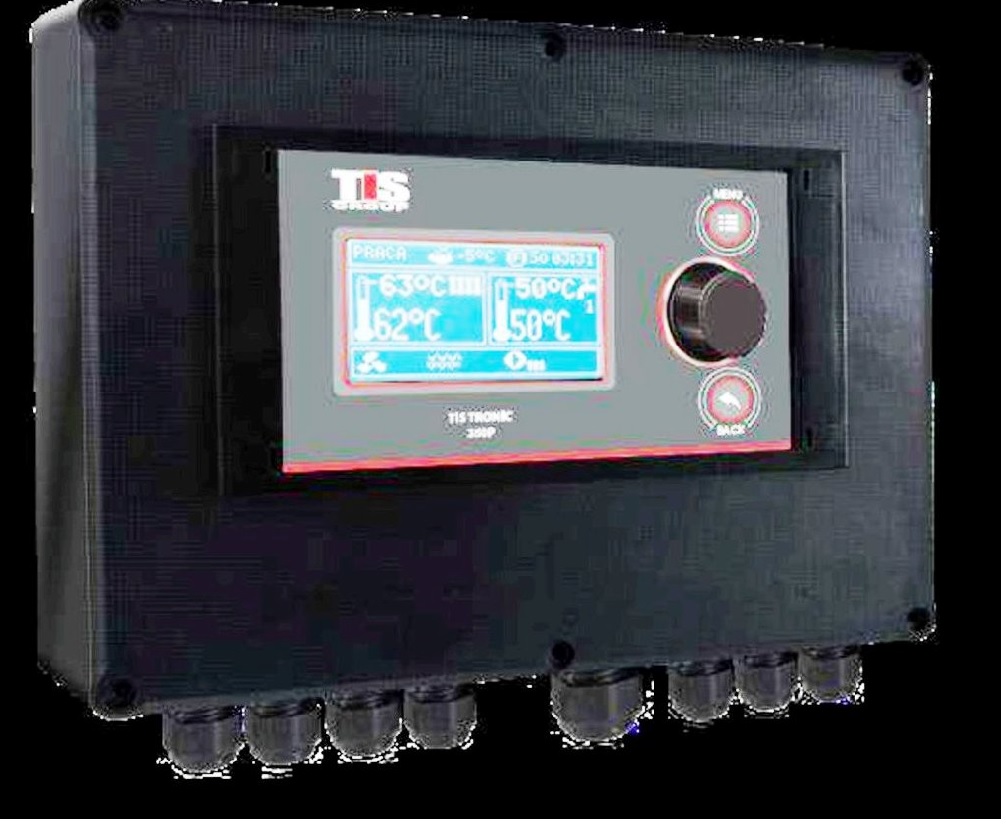

Регулятор TIS TRONIC 350P управляет работой:

• горелки на твердом топливе вида пеллеты;
• подачей топлива и вентилятором;
• механизмом очистки и стокером.

Регулятор оснащен датчиком температуры котла, что исключает перегрев котла.

Контроль горения осуществляется с использованием оптического датчика яркости пламени, управление процессом горения происходит исходя из показаний датчика температуры устанавливаемого на котел, и, в зависимости от роста температуры, снижается мощность горелки.

Регулятор комплектуется датчиком температуры питателя, что исключает случайное возгорание топлива в топливопроводе. Дополнительно есть возможность подключить независимую тепловую защиту типа STB. Регулятор управляет одним насосом циркуляции, посредством подключения дополнительного оборудования (TIS TRONIC 61B) можно расширить возможности регулятора.

Скачать инструкцию Горелка пеллетная TIS Great Flame Front:

Инструкция Регулятор Tis Tronic 350P:

Инструкция Регулятор Tis Tronic 496P:

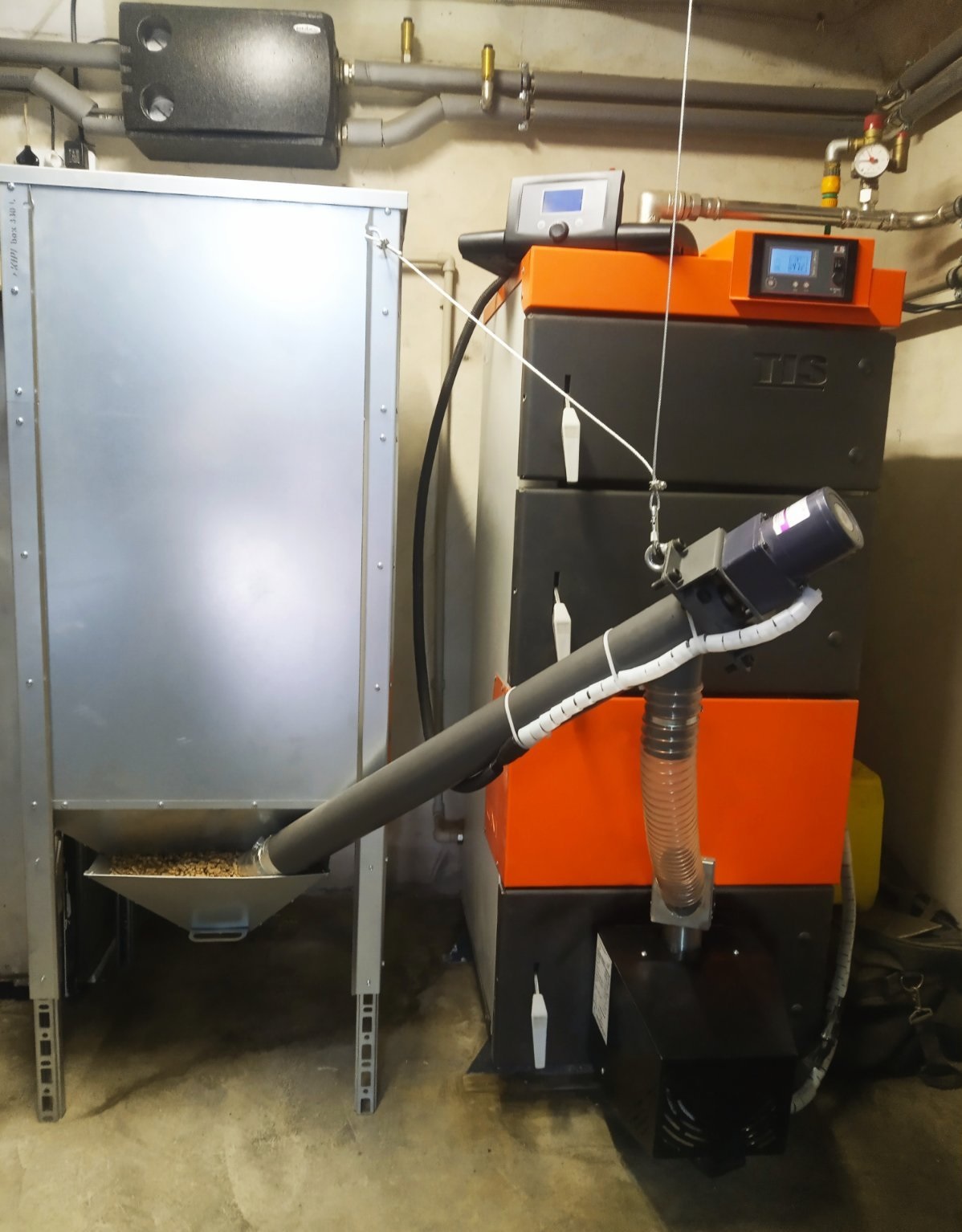

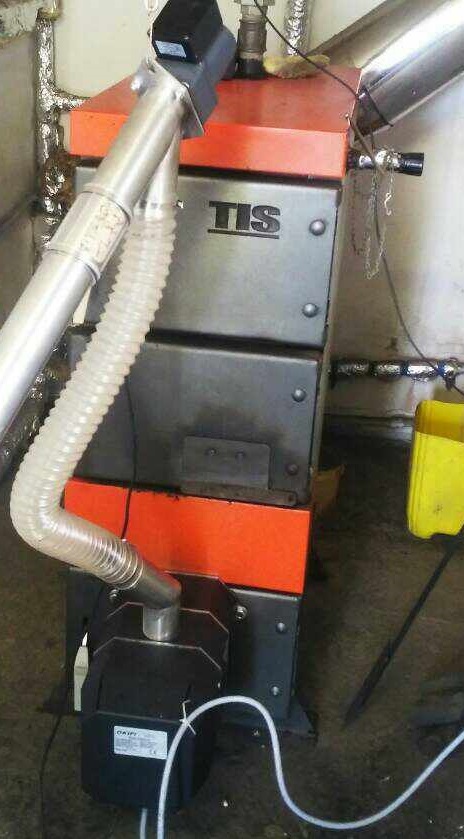

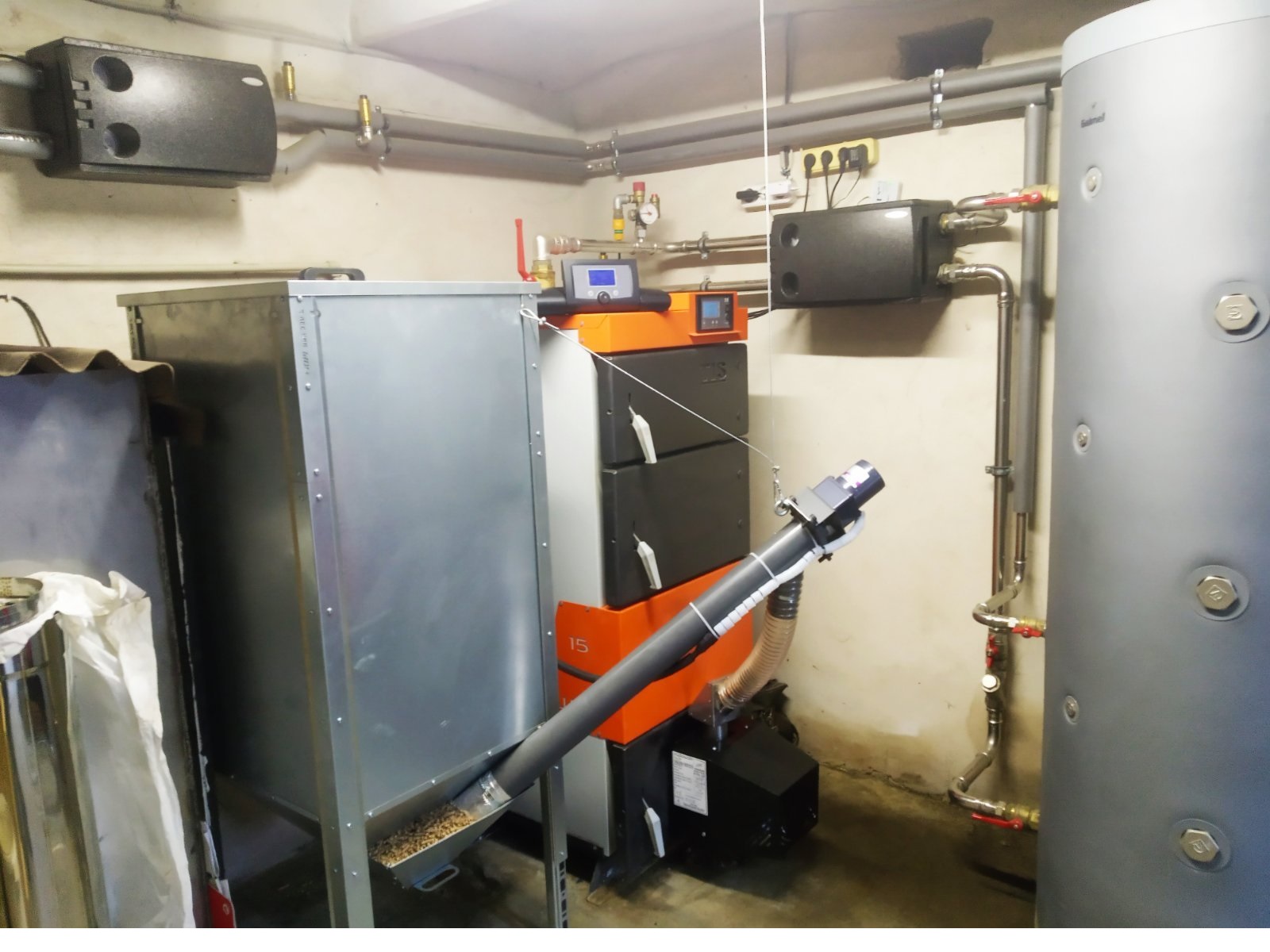

При монтаже мы используем наше ноу хау - подкатное устройство, позволяющее обеспечить

быстрый переход с дров на пеллеты и обратно.

Расход пеллет для отопления:

Для каждого помещения расход индивидуален, он зависит от теплопотерь помещения, качества пеллет, настроек горелки.

Грубый расчет расхода пеллет для отопления можно произвести таким способом - 1 кг пеллет выделяет примерно 4 квт тепловой энергии.

Например: имеем помещение 200 кв.м. (современное утепленное). Теплопотери этого помещения, ориентировочно 12 квт в час. Т.е. расход пеллет будет 12:4= 3кг в час. Это средний показатель. В сутки 3*24=72 кг, в месяц 72*30=2160 кг. Но, делаем поправку на то, что теплопотери 10 квт- это при условии на улице -20*С. Такие температуры бывают крайне редко. Исходя из нашей практики, расход пеллет в месяц на такое помещение будет варьироваться от 1000кг до 1500кг. При условии, что тонна (1000кг) пеллет стоит от 100-120 евро.

Комплектация:

• горелка в сборе;
• регулятор горелки с датчиками и проводами (автоматика);
• устройства подачи топлива (шнек, рукав гофрированный);
• уплотнительный шнур из нитей стекловолокна;
• крепежные изделия (болты, шайбы, гайки);
• кочегарный инструмент (скребок);
• инструкции по монтажу и эксплуатации горелки и регулятора горелки.

 В случае заказа, в комплект поставки горелки может включаться емкость для топлива (бункер).
